Đa năng và dễ sử dụng
Phạm vi đo: lên đến 28 mm*
Độ phân giải: đến 0,8 nm
Góc nghiêng tối đa: 50°
Độ chính xác đo: từ 100 nm (PV)
PGI Freeform có thể làm việc với nhiều dạng phương trình hiện đại dùng để mô tả bề mặt tự do như: Toric, Bi-conic, Anamorphic asphere, Ellipsoid, NURBS, Zernike, A-Cylinder và Cloud of points.
Khả năng hiệu chuẩn 3D mang lại độ chính xác vượt trội
Các phép đo 3D chính xác ở cấp độ quang học không thể đạt được chỉ bằng cách thêm trục Y.
Hiệu chuẩn 3D thực sự, độc đáo và mới mẻ
– Hiệu chỉnh các sai lệch căn chỉnh vượt quá khả năng cơ học thông thường
– Cực kỳ quan trọng cho các phép đo 3D chính xác
– Độ chính xác đo: từ 100 nm (PV)
– Sai số hình dạng điển hình với hiệu chuẩn 3D: <150 nm
Đo 3D hoàn chỉnh cho phân tích bề mặt chính xác
– Thiết lập phép đo dễ dàng
– Ghi lại dữ liệu bề mặt dạng đám mây điểm (3D point cloud)
– Tiện ích phân tích bề mặt tự do chuyên dụng cho phép so sánh dữ liệu thô với thiết kế gốc
– Phần dư bề mặt (residual surface) hiển thị sai số hình dạng
– Có thể xuất dữ liệu phần dư để kết nối với quy trình sản xuất

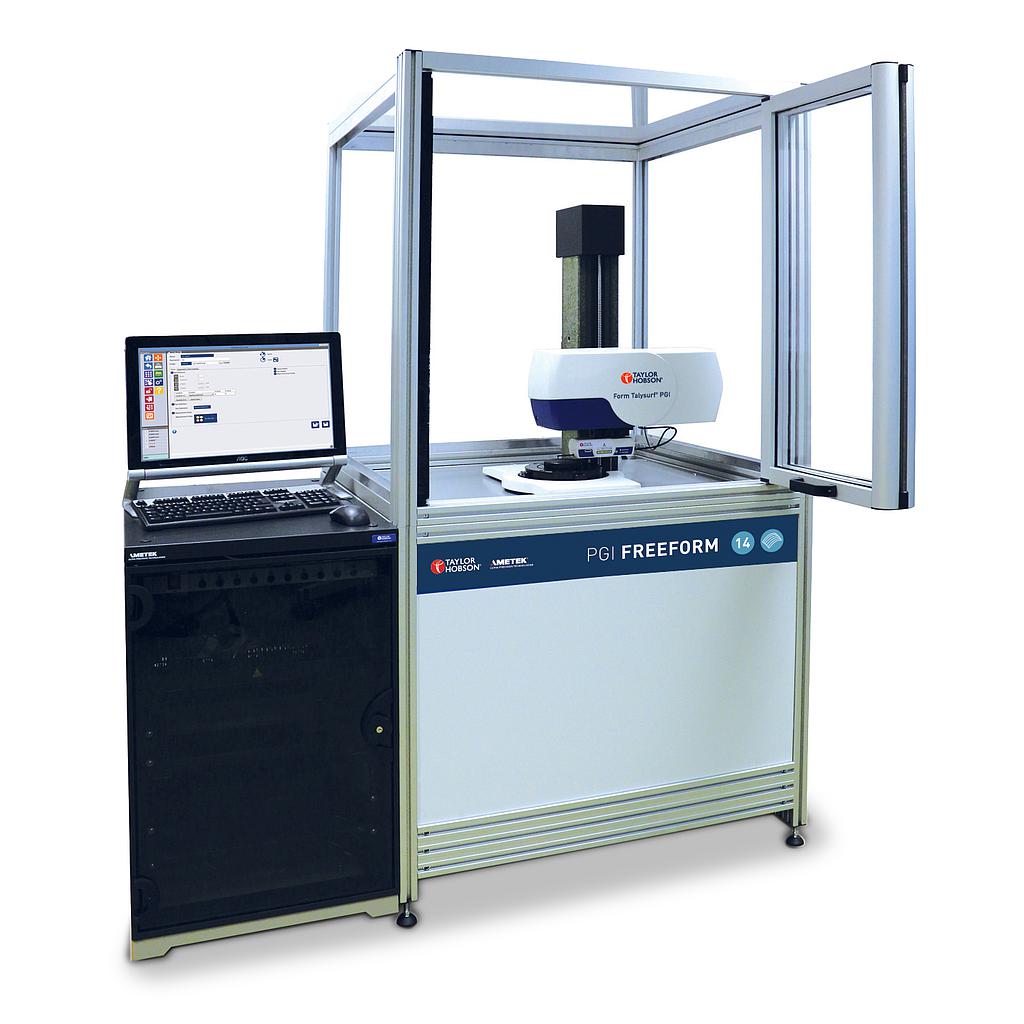

The Form Talysurf® PGI Freeform (Phase Grating Interferometer) is a versatile, high resolution 3D Freeform profilometer for high precision measurement. It performs surface finish and form analysis for freeform optics.
Batch Measurement Module
Our productivity tool kit, offers a unique advantage for batch testing when measurement speed and throughput is a must. Easy set-up, test and analysis for single or multiple parts make this the perfect system for fast and accurate testing of optical components.
Enhanced capabilities and software architecture support high speed measurements of mobile device lenses, ophthalmic lenses, medical and fibre optics, high power LEDs and wafer lens arrays. Loading and programming one lens or a batch of hundreds is made easy and guarantees accurate results with automatic alignment, measurement and analysis.
The Form Talysurf® PGI Freeform enables extraction of individual part profiles from a continuous measurement of an array of parts. Measure dense lens arrays quickly and accurately, with intelligent profile extraction to ensure the correct clear aperture is always analysed.
Simple set-up, measurement and analysis of complex arrays
Define the Array Layout, selecting the part design - Low density, PCD, Wafer, etc.
Formats for measured and analysed data are easily chosen, with option to store results in location of choice
Select location for storing the results
Select ‘Batch’ to measure
Live feedback on measurement pass / fail with clear indication
Automated analysis shows batch results statistics - Allows individual part results to be explored
Define complete measurement offline and transfer to the instrument for the measurement
Completed measurements can be reviewed and re-analysed offline by simply transferring the results folder
